NATM-2000型熒光磁粉探傷機

NATM-2000型熒光磁粉探傷機

NATM-2000型熒光磁粉探傷機介紹

NATM-2000型熒光磁粉探傷機為機電一體式,主要用于濕式磁粉法檢查工件零件外表面、端面及其近表面任意方向的裂紋缺陷。熒光磁粉探傷機的周向磁化采用直接通電磁化方法,縱向磁化釆用雙線圈外加磁場方法, 一次性復合磁化,全方位檢查工件表面及其近表面的各種裂紋、細微缺陷。交流磁化電流均帶斷電相位控制,既適合連續法,又可進行剩磁法探傷檢測。


熒光磁粉探傷機的控制電路釆用可編程序控制器系列產品(簡稱PLC)集中控制,具有手動控制和自動控制功能,手動控制時可進行設備的每個功能動作的單步手動操作控制。自動控制時設備自動執行PLC內部自動程序,實現工件夾緊、轉動、噴淋、復合磁化、轉動觀察、退磁、松開等一系列動作的半自動化。自動程序連續執行,循環往復。如需要立即結束,按動復位按鈕開關,自動程序立即結束,回到初試狀態。


主電路釆用可控硅無級調壓技術,設備的周、縱向磁化電流實現無級可調。 設備釆用專用指針顯示表,精確度高,全部模塊化設計,安全可靠,操作維護及 其方便。


工件檢測參數

1、工件規格:直徑:34mm      長度:783mm - 881mm

2、探傷范圍:外表面任意方向的缺陷

3、檢測速度:約20秒/I件(不含人工觀察的時間)


NATM-2000型熒光磁粉探傷機主要技術參數

1、周向磁化電流:AC:0-2000A有效值,指針顯示,帶斷電相位控制;

2、縱向磁化磁勢:AC:0-12000ATW效值,指針顯示,帶斷電相位控制;

3、電源:三相四線380V±10% 50Hz;

4、磁化方式:周向磁化、縱向磁化、復合磁化;

5、暫載率:325%,連續磁化時間最大3S;

6、磁化靈敏度:A型15/50試片清晰顯示;

7、控制方式:手動、自動;

8、工作節拍:約20 W1件(不含人工觀察的時間);

9、電極間距:0-1000mm;

10、電極運動方式:氣動;

11、退磁方式:衰減式;

12、退磁效果:W3Gs;

13、紫外線強度:距光源380mm工件表面處強度^2000pW/cm2;

14、外形尺寸:

       主機:1800 (L) X800 (W) X 1400 (H) mm;

       含暗室尺寸:2100 (L) X 1650 (W) X2200 (H) mm;

15、氣源:0.4-0.7Mpa;

16、使用環境條件:溫度:-5°C?+45°C。


NATM-2000型熒光磁粉探傷機的構成

主要由電氣控制系統、電源系統、輔助操作系統、噴淋磁化系統、磁懸液循環系統、暗房熒光觀察系統、退 磁系統等幾大部分組成。


電氣控制系統

設備的控制系統為設備的控制中心,集中安裝在設備的底部,設備所有操作控制均由控制系統完成。控制系統包括設備控制面板、輔助操作面板和控制電路配電板。控制面板位于設備的左前方,上面裝有設備電源開關、電源指示燈、周向磁化電流電流表、縱向磁化電流電流表、周向磁化電流調節電位器、縱向磁化電流調節 電位器、手動/自動轉換開關、自動程序啟動開關、復位開關以及設備的各功能開關等。 輔助操作面板安裝在設備的前面,上面裝有自動程序啟動開關、復位開關以及設備噴淋磁化系統的各功能開關等。控制電路配電板位于機械床身系統下面的前側,設備的主電路空氣開關、交流接觸器、同步電源信號變壓器、可編程控制器PLC、可控硅專用觸發線路板、可控硅以及各功能執行器件交流接觸器、中間繼電器、保護斷路器、電機保護斷路器等全部集中裝配在控制電路配電板上。

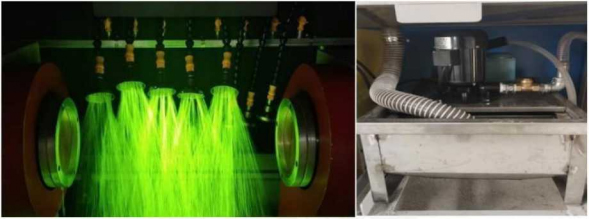

磁懸液噴灑及回收系統

磁懸液噴灑及回收系統由儲液箱、攪拌泵、抽液泵、集液斗、輸液管、咻噴 頭、濾網等組成。儲液箱亦由非磁性材料不銹鋼制成,不產生磁懸液的吸附沉淀。釆用磁懸液的回流進行攪拌,這樣不損傷熒光磁粉。磁懸液儲液箱容量為50Lo

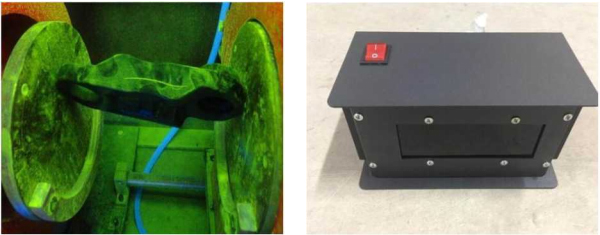

暗室熒光系統

設備的熒光觀察系統由暗室、熒光燈等組成。暗室釆用方形鋼管骨架,遮光布簾制作,保證暗室的遮光效果。

熒光燈釆用LED熒光燈,紫外線強度高,照射面積大,光源分布均勻,大面積高強度熒光燈確保距光源380mm工件表面處紫外線強度^2000MW/cm2o 安裝在觀察工位上方,進行工件的觀察檢查。




NATM-2000型熒光磁粉探傷機制造標準

1、用戶現場和需方實際探傷工藝要求。

2、中華人民共和國磁粉探傷機《GB3721-83》標準,

機械工業部行業磁粉探傷機《JB/T8290-2011》標準, 行業《GB/T15822.1?3》標準。

3、ISO-9001質量體系認證文件。


NATM-2000型熒光磁粉探傷機培訓及服務

1、操作培訓:由飛泰在買方安裝現場對操作人員進行設備操作培訓,保證使用人員能熟練操作該設備。

2、維修培訓:由飛泰負責向買方維修人員提供設備維護及故障排除等方面的培訓,保證維修人員能排除正常的設備故障。

3、質保期起始時間為買方對設備進行終驗收合格之日起計算,保修期為12個月(包括電氣控制系統、磁化電源、夾緊磁化裝置等),在保修期內如因飛泰制造原因引起的故障,飛泰將無條件到設備現場進行免費維修。如因買方使用不當造成的損壞,飛泰在維修過程中只收取相應的成本費用。

4、當設備發生故障并通知飛泰后,飛泰在8小時內回復買方,告知具體的解決措施,接到買方維修通知24小時內抵達現場服務。

5、保修期滿后,飛泰對設備實行終身維修服務。
